（2）設計製図等




……………………………………………………………………………………………………………
▲▼▲▼▲▼▲▼▲▼▲▼▲▼▲▼　問題　▲▼▲▼▲▼▲▼▲▼▲▼▲▼▲▼▲▼▲▼▲
……………………………………………………………………………………………………………
問1　図面の見方
………………

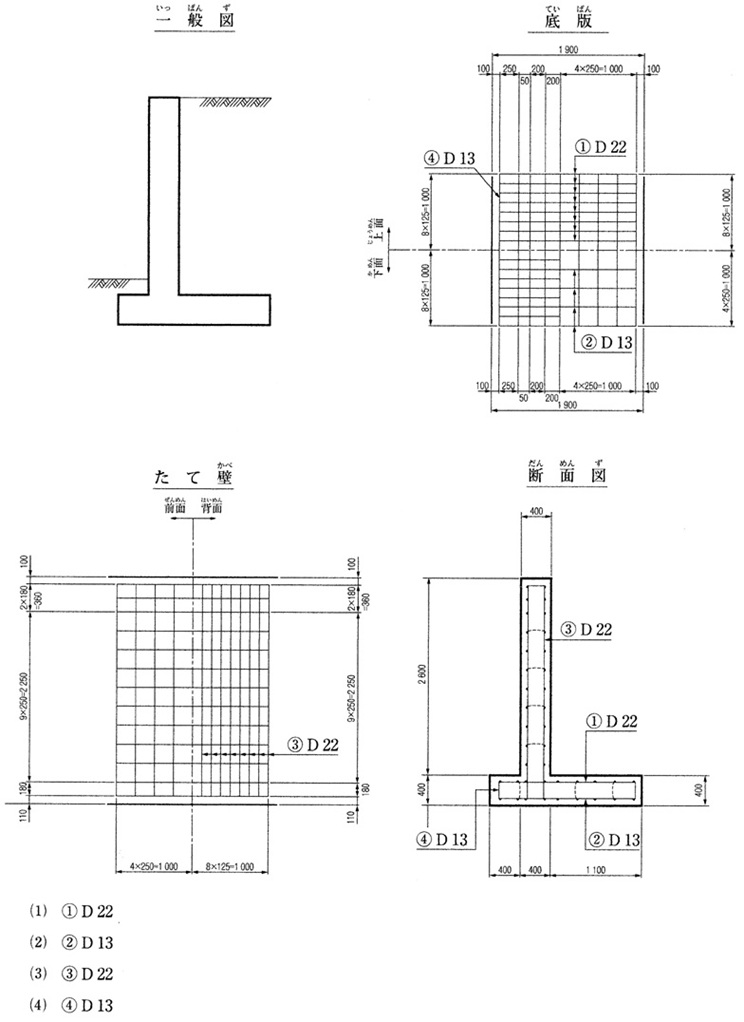

 a, 下図は，擁壁の配筋図を示したものである。かかと部の引鉄筋に該当する鉄筋番号は，次のうちどれか。　(r5)

　　

………………

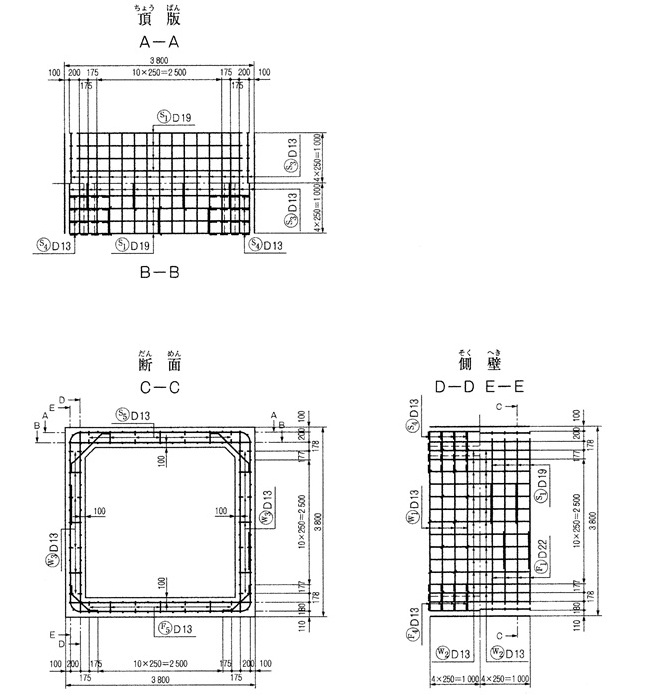

 b, 下図は，ボックスカルバートの配筋図を示したものである。
    この図における配筋に関する次の記述のうち，適当でないものはどれか。  (r6)

　

（1）側壁の外面主鉄筋の間隔は，ボックスカルバート軸方向に250mmで配置されている。
（2）頂版の下面主鉄筋の間隔は，ボックスカルバート軸方向に250mmで配置されている。
（3）側壁の内面主鉄筋は，径22 mmの異形棒鋼である。
（4）頂版の上面主鉄筋 は，径19mmの異形棒鋼である。












……………………………………………………………………………………………………………
▲▼▲▼▲▼▲▼▲▼▲▼▲▼▲▼　解答　▲▼▲▼▲▼▲▼▲▼▲▼▲▼▲▼▲▼▲▼▲
……………………………………………………………………………………………………………
問1
………………
 a, （1）　
　　　　②は、底版かかと部の配力鉄筋である。
　　　　③は、たて壁背面の主鉄筋である。
　　　　④は、底版つま先部の端部の配力鉄筋である。

　　　
………………
 b, （3）径22mmではなく、径13mmの異形棒鋼である。
